Электронный ротатор Филин ПРО

Электронный ротатор с удержанием курса для датчиков  Garmin Panoptix (Паноптикс), Lowrance Active Target, Humminbird MEGA Live.

Комплектация поставки:

• блок привода со штангой
• кронштейн крепления
• блок контроллера
• блок педалей
• брелок
• крепление брелка на спиннинг
• Кабель подключения питания
• кабель для соединения контроллера с приводом
• кабель для соединения контроллера с педалями
• инструкция по эксплуатации

Функции устройства:

• Удержание курса
• Автопоиск с изменяемым углом сканирования
• Блокировка вращения штанги
• Вращение штанги с помощью педалей или брелка
• Настройка скорости поворота и угла поворота при автопоиске с помощью кнопок на блоке педалей.
• точная настройка всех режимов с помощью WEB интерфейса

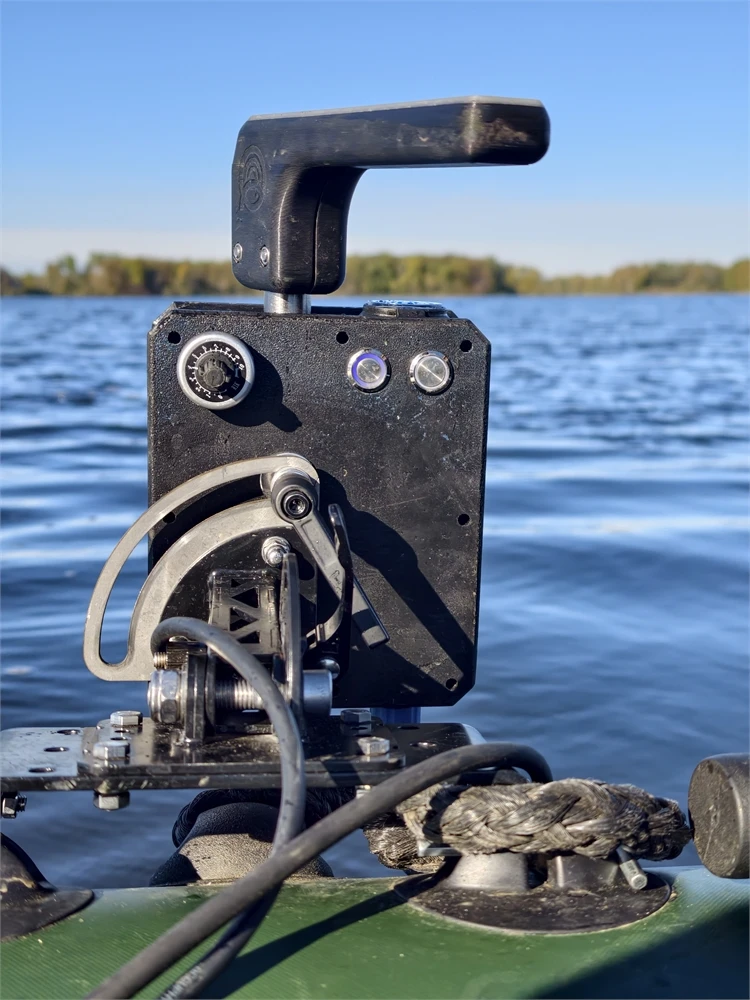

Привод

Привод электронного ротатора установлен на металлической раме и закрыт пластиковым корпусом для защиты от влаги. Здесь нет открытых вращающихся частей. Все механизмы надежно спрятаны внутри корпуса, специально разработанного и распечатанного на 3D принтере. Штанга крепится к металлической раме привода внутри корпуса с помощью двух подшипников качения, а места выхода штанги защищены специальными резиновыми уплотнениями.

Привод ротатора крепится к кронштейну с помощью двух шпилек М8 из нержавеющей стали.

Штанга привода имеет два варианта изготовления: из цельной трубы 20 мм. или телескопический для удобной регулировки заглубления датчика эхолота на расстояние от 500 до 1200 мм от уровня планширя.

Поворот штанги осуществляется с помощью мощного шагового двигателя через ременную передачу внутри корпуса привода.

Блок педалей

Управление электронным ротатором осуществляется с помощью блока педалей или специального брелка, закрепляемого на спиннинге, благодаря чему Вы сможете активно управлять положением датчиков типа Panoptix (Паноптикс), Active Target  или рMega Live во время рыбной ловли и держать все под контролем. В стандартной комплектации блок педалей поставляется с возможностью дистанционного управления ротатором без проводов, что существенно повышает мобильность на борту судна и сокращает вероятность запутаться в проводах при активной ловле.

Блок педалей представляет собой пластиковый корпус, с двумя педалями и кнопками для выбора режимов и их настройки. Блок оборудован выключателем со светодиодной индикацией, а также электронной схемой и аккумулятором, обеспечивающим работу блока в проводном и беспроводном режимах и схему заряда встроенных аккумуляторов. В корпусе блока установлен 4-х контактный разъём, предназначенный для подключения педалей к блоку управления, а также для зарядки внутреннего аккумулятора.

Характеристики блока педалей

• Тип аккумулятора: литий-полимерный или литой-ионный
• Ёмкость аккумулятора: не менее 1500 мА*ч (Ёмкость снижается на 20-50% при температуре 0°C и ниже)
• Время работы в режиме ожидания: 5 дней
• Время работы в режиме передачи команд: 5 часов (зависит от температуры)
• Время полной зарядки: 8 часов
• Температурные режимы:
  • Зарядка: только при температуре +5°C до +35°C
  • Эксплуатация: -10°C до +35°C
  • Хранение: +10°C до +25°C (в сухом месте)

Контроллер

Блок контроллера содержит микропроцессор управления ротатором, драйвер двигателя, а также электронный магнитометр. С помощью прорезиненных кабелей блок контролера соединяется с блоком привода, блоком педалей и сетью суда. Питание контроллера возможно напряжением как 12, так и 24 вольта.

Разъемы имеют различное количество контактов для исключения возможности их перепутать:

• разъем питания
• разъем подключения привода
• разъем подключения блока педалей

Блок может быть изготовлен с различным размещением разъемов: внизу - для удобства установки в Т-паз или слева и справа для установки во внутренних отсеках.
